Flächendiagramm

Bereichsdiagramme vergleichen historische Trends oder Veränderungen, indem sie den Anteil jeder Kategorie an der Gesamtmenge zu einem vorgegebenen Zeitpunkt darstellen. Beim Vergleich mehrerer Datenreihen teilen sie eher allgemeine Trends als einzelne Werte mit.

Wann verwendet man das?

Verwenden Sie Flächendiagramme, um zu zeigen, wie jede Kategorie im Laufe der Zeit zu einem kumulierten Gesamtwert beiträgt.

Nur wenige Diagramme können so effektiv wie Flächendiagramme Beziehungen innerhalb einer Zeitreihe darstellen. Die Flächenkomponente des Diagramms gibt die Menge oder den Anteil am Gesamtwert innerhalb der Fläche zwischen der Achse und dem Datenpunkt wieder.

Tipp

Eine Zeitreihe ist eine Reihe von Datenpunkten in zeitlicher Reihenfolge, in der Regel zu identischen Intervallen.

Verfügbare Flächendiagrammtypen

Die folgenden Typen von Flächendiagrammen sind verfügbar:

Icon	Type	Description
	Standard	Shows a quantitative progression over time.
	Stacked	Shows the proportion of the total that each category represents at any given point in time.
	100% Stacked	Shows how the constituent parts of a whole have changed over time.

Beispiele

Standardflächendiagramm

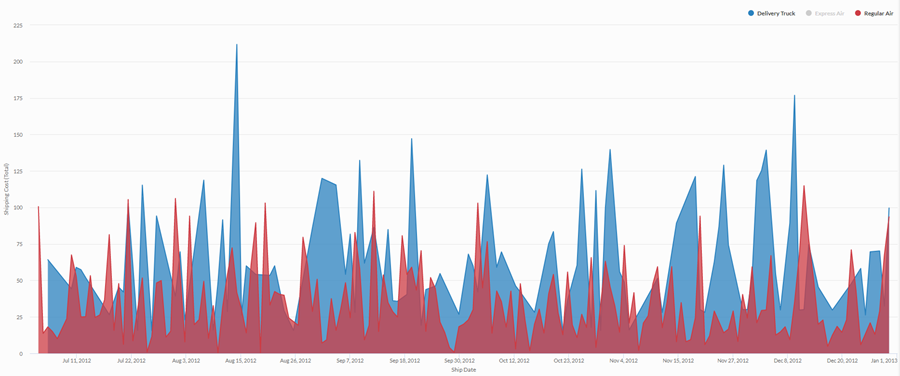

Unter Verwendung aggregierter Verkaufsdaten aus einem 4-Jahres-Zeitraum möchten Sie die Entwicklung der Versandkosten für jede von Ihrem Unternehmen verwendete Versandmethode darstellen. Dazu erstellen Sie ein Standardflächendiagramm, das die Kostenentwicklung nach Versandmethode im Zeitablauf darstellt:

Gestapeltes Flächendiagramm

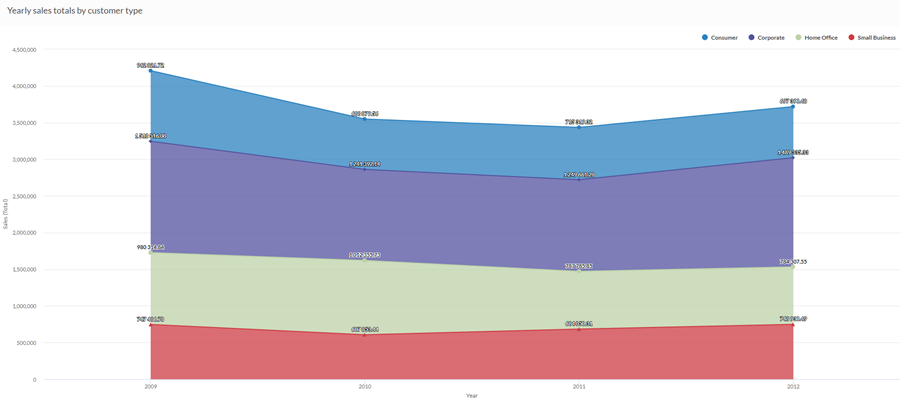

Unter Verwendung aggregierter Verkaufsdaten aus einem 4-Jahres-Zeitraum möchten Sie den proportionalen Trend des Gesamtumsatzes, aufgeschlüsselt nach Kundensegmenten im Zeitverlauf, kommunizieren. Dazu erstellen Sie ein gestapeltes Flächendiagramm, das den Trend über die Zeit darstellt:

Gestapeltes Flächendiagramm (100 %)

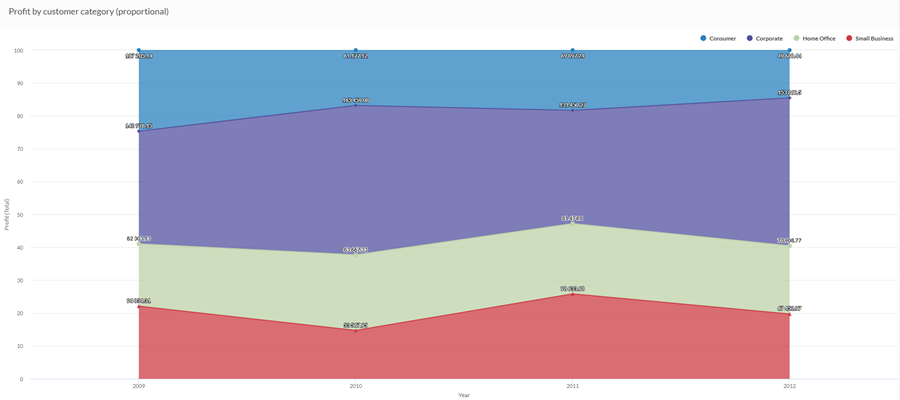

Unter Verwendung aggregierter Verkaufsdaten aus einem 4-Jahres-Zeitraum möchten Sie den Trend der Umsätze nach Kundensegment im Zeitverlauf kommunizieren. Dazu erstellen Sie ein 100 % gestapeltes Flächendiagramm, das die Leistung der einzelnen Segmente im Laufe der Zeit in Relation zur Gesamtsumme zeigt:

Datenkonfigurationseinstellungen

Wählen Sie auf der Plattform-Startseite (www.diligentoneplatform.com) die Ergebnisse-App aus, um sie zu öffnen.
Wenn Sie sich bereits in Diligent One befinden, können Sie über das linke Navigationsmenü zur Ergebnisse-App wechseln.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Einstellung	Unterstützte Datentypen	Beschreibung
X-Axis	character datetime numeric	The field to use as the basis for the chart's horizontal scale.
Y-Achse	numeric	The aggregate value represented by the chart's vertical axis. You can select a count of the x-axis field or one of several aggregate values for a different numeric column in the table: average sum min max The position of data points on the vertical scale determines the height of each line. The height of a line is interpolated or gapped if a data point is missing. Tipp Die Dezimalstellen und die Rundung von numerischen Daten können Sie steuern, indem Sie das Format dieses Felds ändern. Für die Aggregatsoption Durchschnitt sind Formatierungsoptionen in der Registerkarte „Daten“ des Bereichs Visualisierung konfigurieren verfügbar. Für alle anderen Aggregatsoptionen werden die Formatierungsoptionen verwendet, die in der Tabellenansicht eingestellt wurden. Hilfe hierzu finden Sie unter Optionen zur Datenformatierung.
Färben nach optional	character	Das Feld wird durch die Dritte Datendimension des Diagramms repräsentiert. Durch Hinzufügen einer dritten Datendimension werden die Kategorien erstellt, die durch die gestapelten Flächen dargestellt werden. Für jeden eindeutigen Wert in dem Feld wird eine separate, gestapelte Fläche erstellt.
Formatierungsoptionen	numerisch	Wählen Sie eine Option in diesem Feld aus, um die Werte der Y-Achse im Diagramm zu formatieren (zum Beispiel durch Dezimalstellen und Rundung). Hilfe hierzu finden Sie unter Optionen zur Datenformatierung. Formatierungsoptionen stehen nur für die Aggregatsoption Durchschnitt zur Verfügung. Für alle anderen Aggregatsoptionen werden die Formatierungsoptionen verwendet, die in der Tabellenansicht eingestellt wurden.

Einstellungen für die Diagrammanzeige

Wählen Sie auf der Plattform-Startseite (www.diligentoneplatform.com) die Ergebnisse-App aus, um sie zu öffnen.
Wenn Sie sich bereits in Diligent One befinden, können Sie über das linke Navigationsmenü zur Ergebnisse-App wechseln.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Einstellung	Beschreibung
Optionen
Show Legend	Show or hide the legend at the top of the chart.
Show Values	Show or hide the data point values.
Interpolate	Fehlende Datenpunkte werden behandelt, indem die Linie mit den verfügbaren Datenpunkten verbunden wird. Die fehlenden Datenpunkte werden aber nicht auf der X-Achse angegeben. Bei einer Deaktivierung dieser Funktion wird die Linie über die fehlenden Datenpunkte hinweg nicht verbunden.
Boost performance	Schaltet in den Performance-Modus, wenn Datenpunkte im Diagramm über 150 hinausgehen, indem einige Einschränkungen angewendet werden. Weitere Informationen finden Sie unter Performance der Diagramme steigern.
Chart Type	Der Typ des zu verwendenden Flächendiagramms: Standard Stacked 100% Stacked
X-Axis
Show Label	Show or hide the label for the x-axis.
Y-Axis
Show Label	Show or hide the label for the left y-axis.
Min	The minimum value to use for the left y-axis. By default, the chart uses the lowest value of the left y-axis data to determine the minimum.
Max	The maximum value to use for the left y-axis. By default, the chart uses the highest value of the left y-axis data to determine the minimum.
Other settings
Colors	The colors assigned to each series in theColor bydimension.
