Treemap-Diagramm

Treemaps zeigen hierarchische Daten in einer Baumstruktur als Menge verschachtelter Rechtecke an. Jede Gruppe wird als Rechteck dargestellt, das dann in kleinere Rechtecke unterteilt wird, die Untergruppen darstellen. Größe und Farbe werden verwendet, um unterschiedliche numerische Datendimensionen darzustellen.

Wann verwendet man das?

Verwenden Sie Treemaps, wenn Sie mit großen, hierarchisch strukturierten Datenmengen arbeiten. Falls Farbe und Größe korrelieren, können Treemaps helfen, ansonsten schwierig erkennbare Muster zu identifizieren.

Mit Treemaps können auch große Informationsmengen lesbar auf einem Einzelbildschirm dargestellt werden. Die Betrachter können dann einen Drilldown in eine spezifische Kategorie durchführen, um mehr zu erfahren.

Hinweis

Gegenwärtig unterstützen Treemaps bis zu zwei Gruppierungsebenen.

Beispiele

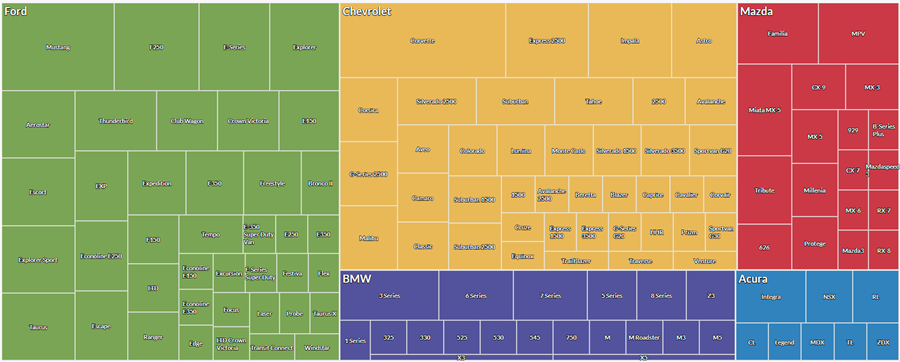

Automarken und -modelle

Sie verfügen über eine Tabelle mit Autobeständen. Sie möchten die Anzahl der Automodelle für jede Marke darstellen, um eine Bestandsübersicht zu erhalten.

Um diese Daten darzustellen, verwenden Sie eine Treemap.

Sie gruppieren die Daten nach Marke und dann nach Modell.
Sie stellen Größe anpassen nach auf die Fahrzeuganzahl ein.

Auf Basis der Ergebnisse erkennen Sie, wie sich die Bestände auf die Marken und Modelle aufteilen:

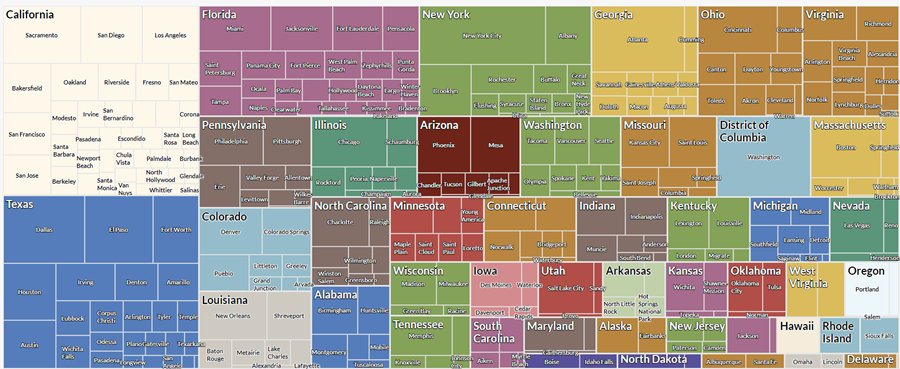

Transaktionssummen nach Bundesstaat und Stadt

Sie verfügen über eine Tabelle mit Transaktionen in mehreren Bundesstaaten und Städten der Vereinigten Staaten von Amerika. Im Rahmen Ihrer Analyse möchten Sie den gesamten Transaktionsbetrag nach Bundesstaat und in jedem Bundesstaat nach Stadt darstellen.

Um diese Daten darzustellen, verwenden Sie eine Treemap.

Sie gruppieren die Daten nach Bundesstaat und dann nach Stadt.
Sie stellen Größe anpassen nach auf die Transaktionssumme ein.

Auf Basis der Ergebnisse erkennen Sie ein Muster der gesamten Transaktionsbeträge innerhalb dieser Gruppen:

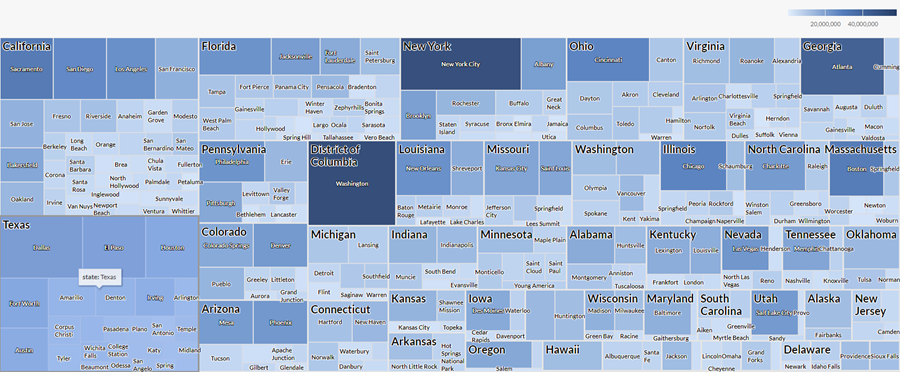

Transaktionsanzahl und -summen nach Bundesstaat und Stadt

Sie verfügen über eine Tabelle mit Transaktionen in mehreren Bundesstaaten und Städten der Vereinigten Staaten von Amerika. Im Rahmen Ihrer Analyse möchten Sie die Transaktionsanzahl sowie den gesamten Transaktionsbetrag nach Bundesstaat und in jedem Bundesstaat nach Stadt darstellen.

Um diese Daten darzustellen, verwenden Sie eine Treemap. Sie gruppieren die Daten nach Bundesstaat und dann nach Stadt. Sie verwenden diese zusätzlichen Einstellungen:

Größe anpassen nachAnzahl
Färben nachSumme der Transaktionen

Auf Basis der Ergebnisse können Sie feststellen, wie sich die Transaktionen auf unterschiedliche Kombinationen von Städten und Bundesstaaten verteilen. Sie erkennen auch ein Muster der gesamten Transaktionsbeträge innerhalb dieser Gruppen:

Datenkonfigurationseinstellungen

From the Platform home page (www.diligentoneplatform.com), select the Results app to open it.
If you are already in Diligent One, you can use the left-hand navigation menu to switch to the Results app.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Einstellung	Unterstützte Datentypen	Beschreibung
Group	character numeric datetime	The fields to use as categories. The second group you select is nested within the first group. Groups are displayed as rectangles. You can select a maximum of two groups.
Size by	numeric	The aggregate value that determines the size of each group. You can select a count of records or one of several aggregate values for a numeric column in the table: average sum min max Tip You can control decimals and rounding on numeric data by changing format of this field. For the Average aggregate option, Format options is available in the Data tab of the Configure Visualization panel. For all other aggregate options, format options set in Table View is applied. For help doing this, see Optionen zur Datenformatierung.
Color by optional	numeric	The aggregate value that determines the color intensity, or scale, of each group. You can select a count of records or one of several aggregate values for a numeric column in the table: average sum min max Tip You can control decimals and rounding on numeric data by changing format of this field. For the Average aggregate option, Format options is available in the Data tab of the Configure Visualization panel. For all other aggregate options, format options set in Table View is applied. For help doing this, see Optionen zur Datenformatierung.
Format options	numeric	Select an option in this field to apply formatting such as decimals and rounding to the Y-axis values in the chart. For help doing this, see Optionen zur Datenformatierung. Format options is available only for the Average aggregate option. For all other aggregate options, format options set in Table View is applied.

Einstellungen für die Diagrammanzeige

From the Platform home page (www.diligentoneplatform.com), select the Results app to open it.
If you are already in Diligent One, you can use the left-hand navigation menu to switch to the Results app.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Einstellung	Beschreibung
Optionen
Show Legend	Show or hide the legend at the top of the chart.
Boost performance	Switches into performance mode when data points on the chart go beyond 150 by applying some trade-offs. For more information, see Performance der Diagramme steigern.
Group Labels
Show First Group	Include labels for values in the first group.
Show Second Group	Include labels for values in the second group.
Other settings
Colors	The colors assigned to: each top level group if no Color by selection is made the range of colors if a Color by selection is made Select the starting, middle, and ending values for the range. You can specify a color and numeric boundary for each place on the scale. Use Stepped Colors to display discrete buckets for the Color by field rather than a constant scale. You can specify between 2 and 20 steps.
