Diagrama de árbol (treemap)

Los diagramas de árbol muestran datos estructurados en forma de árbol, por jerarquía, como un conjunto de rectángulos anidados. A cada grupo se le asigna un rectángulo, que después se combina con rectángulos más pequeños que representan subgrupos. El tamaño y el color se usan para mostrar dimensiones numéricas independientes de los datos.

¿Cuándo se utiliza?

Use los diagramas de árbol al trabajar con grandes cantidades de datos con una estructura jerárquica. Cuando existe una correlación entre el color y el tamaño, los diagramas de árbol ayudan a identificar patrones que, de otro modo, serían difíciles de ver.

Los diagramas de árbol también son eficaces para facilitar la lectura porque muestran grandes volúmenes de información en una misma pantalla. Quienes los observan pueden profundizar en una categoría específica para hacer más investigaciones.

Nota

Por el momento, los diagramas de árbol permiten tener dos niveles de agrupación.

Ejemplos

Marcas y modelos de automóvil

Tiene una tabla que contiene un inventario de automóviles. Desea visualizar el recuento de los modelos de automóviles dentro de cada marca para ver una descripción general del inventario.

Para visualizar estos datos, usa un diagrama de árbol (treemap) y hace lo siguiente:

agrupa los datos por marca y, a continuación, por modelo
ajusta Tamaño por a la cantidad de vehículos

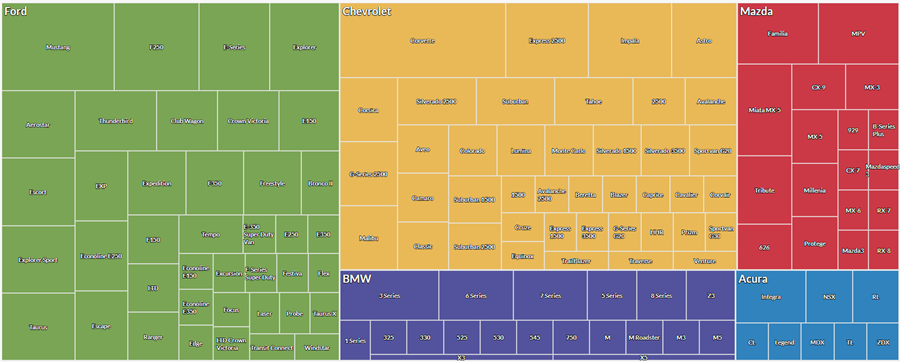

Basándose en los resultados, puede ver de qué forma se distribuye el inventario entre las marcas y los modelos:

Totales de transacción por estado y ciudad

Tiene una tabla que contiene transacciones en varios estados y ciudades de los Estados Unidos de América. Como parte de su análisis, desea visualizar el importe de transacción total por estado y por ciudad dentro de cada estado.

Para visualizar estos datos, usa un diagrama de árbol (treemap) y hace lo siguiente:

agrupa los datos por estado y, a continuación, por ciudad
ajusta Tamaño por a la suma de transacciones

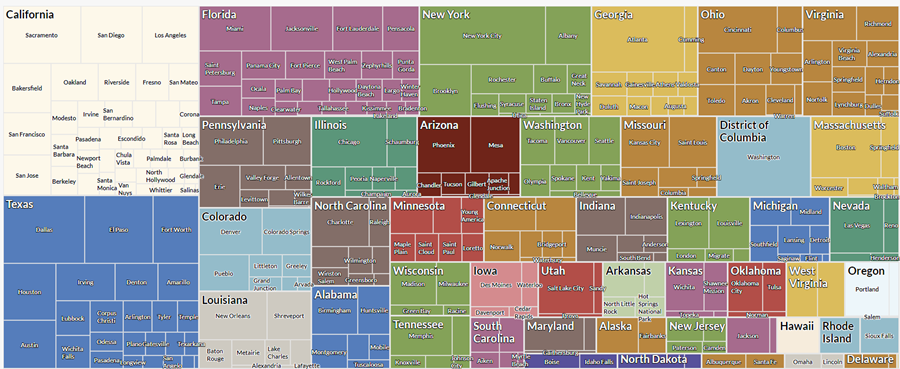

Basándose en los resultados, puede ver que comienza a surgir un patrón para el importe acumulado de las transacciones dentro de estos grupos:

Recuentos y totales de transacción por estado y ciudad

Tiene una tabla que contiene transacciones en varios estados y ciudades de los Estados Unidos de América. Como parte de su análisis, desea visualizar el recuento de transacciones y el importe total de las transacciones por estado y por ciudad dentro de cada estado.

Para visualizar estos datos, usa un diagrama de árbol. Agrupa los datos por estado y, a continuación, por ciudad. También usa los siguientes ajustes adicionales:

Tamaño porRecuento de
Color porsuma de transacciones

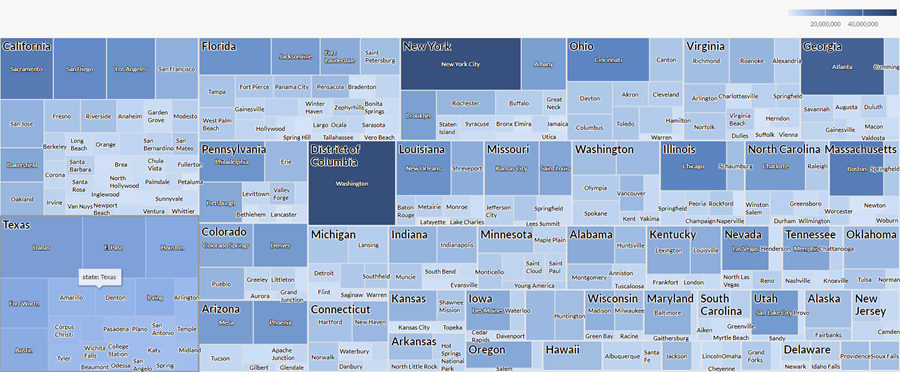

Basándose en los resultados, puede determinar de qué manera se distribuyen las transacciones entre diferentes combinaciones de ciudades y estados, y ver que comienza a surgir un patrón para el importe acumulado de las transacciones dentro de estos grupos:

Ajustes de la configuración de los datos

From the Platform home page (www.diligentoneplatform.com), select the Results app to open it.
If you are already in Diligent One, you can use the left-hand navigation menu to switch to the Results app.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Ajuste	Tipos de datos admitidos	Descripción
Group	character numeric datetime	The fields to use as categories. The second group you select is nested within the first group. Groups are displayed as rectangles. You can select a maximum of two groups.
Size by	numeric	The aggregate value that determines the size of each group. You can select a count of records or one of several aggregate values for a numeric column in the table: average sum min max Tip You can control decimals and rounding on numeric data by changing format of this field. For the Average aggregate option, Format options is available in the Data tab of the Configure Visualization panel. For all other aggregate options, format options set in Table View is applied. For help doing this, see Opciones de formato de los datos.
Color by optional	numeric	The aggregate value that determines the color intensity, or scale, of each group. You can select a count of records or one of several aggregate values for a numeric column in the table: average sum min max Tip You can control decimals and rounding on numeric data by changing format of this field. For the Average aggregate option, Format options is available in the Data tab of the Configure Visualization panel. For all other aggregate options, format options set in Table View is applied. For help doing this, see Opciones de formato de los datos.
Format options	numeric	Select an option in this field to apply formatting such as decimals and rounding to the Y-axis values in the chart. For help doing this, see Opciones de formato de los datos. Format options is available only for the Average aggregate option. For all other aggregate options, format options set in Table View is applied.

Configuración de la visualización de gráficos

From the Platform home page (www.diligentoneplatform.com), select the Results app to open it.
If you are already in Diligent One, you can use the left-hand navigation menu to switch to the Results app.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Ajuste	Descripción
Opciones
Show Legend	Show or hide the legend at the top of the chart.
Boost performance	Switches into performance mode when data points on the chart go beyond 150 by applying some trade-offs. For more information, see Mejorar el rendimiento de los gráficos.
Group Labels
Show First Group	Include labels for values in the first group.
Show Second Group	Include labels for values in the second group.
Other settings
Colors	The colors assigned to: each top level group if no Color by selection is made the range of colors if a Color by selection is made Select the starting, middle, and ending values for the range. You can specify a color and numeric boundary for each place on the scale. Use Stepped Colors to display discrete buckets for the Color by field rather than a constant scale. You can specify between 2 and 20 steps.
