RésultatsGraphique de combinaison
Un graphique de combinaison est un graphique qui affiche deux types de graphiques dans un seul graphique. Le graphique de combinaison permet de représenter deux ensembles différents de données qui sont liés à un point commun, dans un seul graphique. Il se compose d'une courbe superposée sur un histogramme. Un graphique de combinaison peut avoir un double axe Y pour représenter deux échelles de mesure différentes. Vous pouvez activer le double axe Y dans les options d'affichage du graphique.
Quand l'utiliser ?
Une combinaison de barres et de lignes dans la même visualisation peut s'avérer utile pour comparer des valeurs figurant dans différentes catégories puisque la combinaison clarifie la vue de comparaison. Par exemple, le graphique de combinaison vous permet de comparer les ventes prévisionnelles aux ventes réelles sur différentes périodes.
Les graphiques de combinaison sont utiles lorsque vous voulez valider la relation entre deux variables qui présentent deux échelles de mesure différentes mais qui sont liées à un point commun. Par exemple, lorsque deux graphiques partage un axe X de catégorie commun (par exemple, Région) mais peuvent avoir plusieurs axes Y quantitatifs, chacun représentant une échelle de valeurs différente (par exemple, Produit et Profit).
Astuce
Les graphiques de combinaison sont généralement les plus utiles pour suivre les tendances et identifier l'écart au niveau de données pouvant faire l'objet d'une investigation plus approfondie.
Exemples

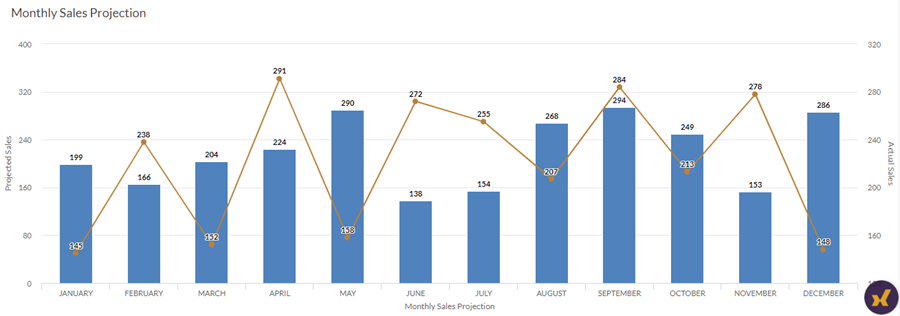

Graphique de combinaison simple
Votre société surveille les données commerciales et souhaite détermine la tendance des ventes prévisionnelles mensuelles par rapport aux ventes réelles. Le graphique de combinaison simple à deux axes vous permet de visualiser les chiffres commerciaux et de présenter clairement la tendance pour la période donnée.

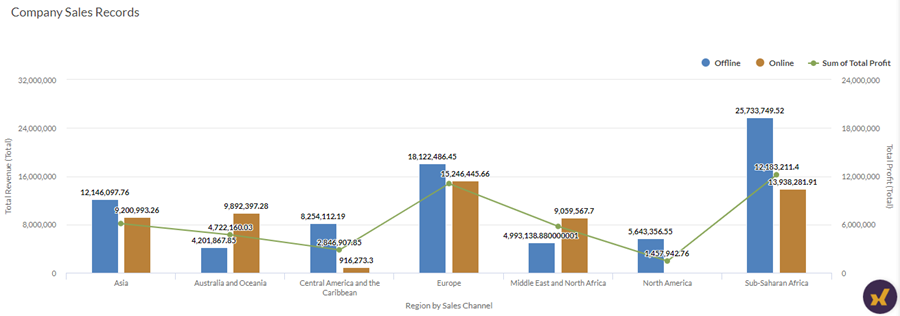

Graphique de combinaison groupé
Votre société surveille les données commerciales et souhaite comparer le produit total généré par rapport au profit total obtenu pour chaque région, la région étant regroupée par canal des ventes, c’est-à-dire en ligne contre hors ligne.
Un graphique de combinaison groupé à deux axes vous permet de voir les chiffres du produit total et du profit et de présenter une tendance comparative sur plusieurs régions. Le regroupement permet également de déterminer le produit généré par chaque canal de ventes.

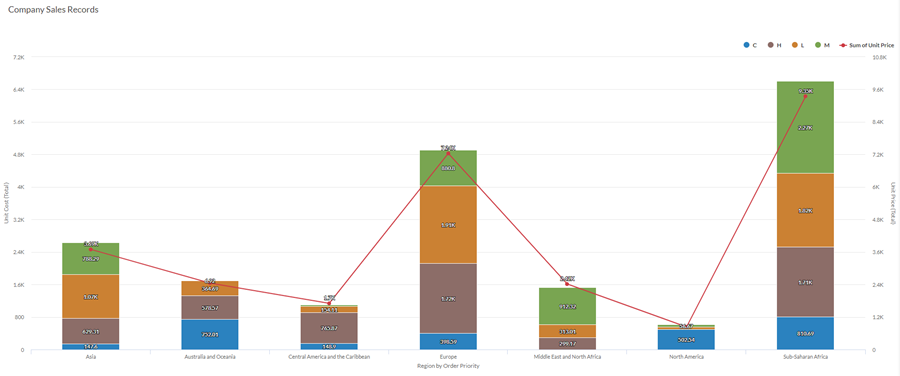

Graphique de combinaison empilé
Votre société surveille les données commerciales et souhaite déterminer le coût unitaire par rapport au prix unitaire des articles dans l'entrepôt par région, les régions étant empilées par priorité d'ordre des articles, telle que critique, élevé, faible et moyen.
Un graphique de combinaison empilé à deux axes vous permet de comparer visuellement le coût unitaire au prix unitaire des articles et de présenter une tendance comparative sur les différentes régions. Grâce à L'empilement, vous pouvez déterminer le coût unitaire par priorité d’ordre.
Paramètres de configuration de données
Depuis la page d’accueil de la plateforme (www.diligentoneplatform.com), sélectionnez l’application Résultats pour l’ouvrir.
Si vous êtes déjà dans Diligent One, vous pouvez utiliser le menu de navigation situé à gauche pour basculer vers l’application Résultats.
- Allez jusqu'à la table appropriée.
- Dans le panneau Configurer
, cliquez sur Données et configurez les paramètres suivants :
| Paramètre | Types de données prises en charge | Description |
|---|---|---|
Axe X |
| The field to use as the basis for the chart's horizontal scale. One bar is created for each unique value in the field, or each unique combination of values if you also specify a Color by field. |
Axe Y Colonne | numérique | The aggregate value represented by the chart's vertical axis. You can select a count of the x-axis field or one of several aggregate values for a different numeric column in the table:
Astuce Utilisez l'option Compte pour créer un histogramme affichant la distribution des données de l'axe X. Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ. Dans le cas de l'option d'agrégation Moyenne, les options de mise en forme sont disponibles dans l'onglet Données du panneau Configurer la visualisation. Pour toutes les autres options d'agrégation, les options de mise en forme définies dans Vue de la table sont appliquées. Pour obtenir de l’aide à ce sujet, consultez la section Options de mise en forme des données. |
Axe Y Ligne | numérique | The aggregate value represented by the chart's vertical axis. You can select a count of the x-axis field or one of several aggregate values for a different numeric column in the table:
The position of data points on the vertical scale determines the height of each line. The height of a line is interpolated or gapped if a data point is missing. Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ. Dans le cas de l'option d'agrégation Moyenne, les options de mise en forme sont disponibles dans l'onglet Données du panneau Configurer la visualisation. Pour toutes les autres options d'agrégation, les options de mise en forme définies dans Vue de la table sont appliquées. Pour obtenir de l’aide à ce sujet, consultez la section Options de mise en forme des données. |
Couleur par facultatif | caractère | Le champ est représenté par la troisième dimension de données au graphique. L'ajout d'une troisième dimension de données peut sous-diviser les catégories Axe X . Vous pouvez considérer le champ Couleur par comme un champ de fractionnement. |
Options de mise en forme | numérique | Sélectionnez une option dans ce champ pour appliquer la mise en forme telle que les décimaux et l'arrondi aux valeurs de l'axe Y dans le graphique. Pour obtenir de l’aide à ce sujet, consultez la section Options de mise en forme des données. Les options de mise en forme ne sont disponibles que pour l'option d'agrégation Moyenne. Pour toutes les autres options d'agrégation, les options de mise en forme définies dans Vue de la table sont appliquées. |
Paramètres d'affichage du graphe
Depuis la page d’accueil de la plateforme (www.diligentoneplatform.com), sélectionnez l’application Résultats pour l’ouvrir.
Si vous êtes déjà dans Diligent One, vous pouvez utiliser le menu de navigation situé à gauche pour basculer vers l’application Résultats.
- Allez jusqu'à la table appropriée.
- Dans le panneau Configurer, cliquez sur Afficher et configurez les paramètres suivants :
| Paramètre | Description |
|---|---|
| Options | |
| Show Legend | Show or hide the legend at the top of the chart. |
| Show Values | Show or hide the data point values. |
| Round Edges | Smooths out the transitions between data points to create a curved line chart. |
| Boost performance | Passe en mode performance lorsque les points de données sur le graphique dépassent 150 lors de l'application de compromis. Pour de plus amples informations, consultez la section Améliorer les performances des graphiques. |
| Column Type | Comment afficher la troisième dimension du diagramme (Couleur par) :
|
| X-Axis | |
| Show Label | Show or hide the label for the x-axis. |
| Y-Axis (Left) | |
| Show Label | Show or hide the label for the left y-axis. |
| Min | The minimum value to use for the left y-axis. By default, the chart uses the lowest value of the left y-axis data to determine the minimum. |
| Max | The maximum value to use for the left y-axis. By default, the chart uses the highest value of the left y-axis data to determine the minimum. |
| Show dual Y-Axis | Show or hide the Y-Axis (Right). |
| Y-Axis (Right) | |
| Show Label | Show or hide the label for the right y-axis. |
| Min | The minimum value to use for the right y-axis. By default, the chart uses the lowest value of the right y-axis data to determine the minimum. |
| Max | The maximum value to use for the right y-axis. By default, the chart uses the highest value of the right y-axis data to determine the minimum. |
| Other settings | |
| Colors | The colors assigned to each series in theColor bydimension. |
Paramètres de tri du graphique
Depuis la page d’accueil de la plateforme (www.diligentoneplatform.com), sélectionnez l’application Résultats pour l’ouvrir.
Si vous êtes déjà dans Diligent One, vous pouvez utiliser le menu de navigation situé à gauche pour basculer vers l’application Résultats.
- Allez jusqu'à la table appropriée.
- Dans le panneau Configurer, cliquez sur Trier et configurez les paramètres suivants :
Paramètre Description Options Sorting Sorts the data categories by ascending or descending total value, by default (alphabetically), or in custom order. To apply a custom order, click and drag the values in the Sort tab into the necessary order.
Note
Le tri s'applique en fonction des valeurs de colonne.
