Graphique en aires

Les graphes à aires comparent des tendances ou des modifications historiques en affichant la proportion du total que représente chaque catégorie à un moment donné. Ils communiquent des valeurs globales plutôt que des valeurs individuelles dans la comparaison de plusieurs séries de données.

Quand l'utiliser ?

Utilisez les graphes à aires pour afficher comment chaque catégorie contribue à un total cumulé au fil du temps.

Peu de graphiques sont aussi efficaces pour représenter les relations temps-série que les graphes à aires. L'aire du graphique représente le volume ou la proportion de l'ensemble dans l'espace entre l'axe et le point de données.

Astuce

Une série chronologique est une série de points de données indiqués dans l'ordre chronologique, généralement à des intervalles égaux.

Types disponibles de graphes à aires

Les types suivants de graphes à aires existent :

Icon	Type	Description
	Standard	Shows a quantitative progression over time.
	Stacked	Shows the proportion of the total that each category represents at any given point in time.
	100% Stacked	Shows how the constituent parts of a whole have changed over time.

Exemples

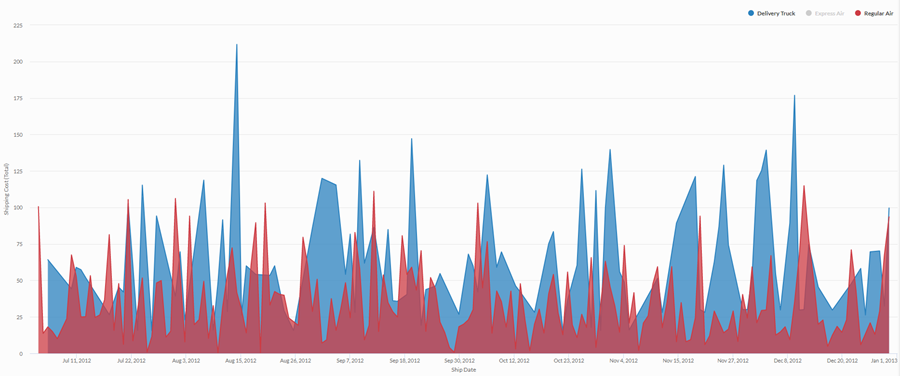

Graphique en aires standard

En vous appuyant sur les données commerciales agrégées sur une période de 4 ans, vous devez communiquer la tendance des coûts de livraison pour chaque mode de livraison utilisé par votre entreprise. Pour ce faire, vous créez un graphique en aires standard qui présente la tendance des coûts, ventilée par mode de livraison, sur la période :

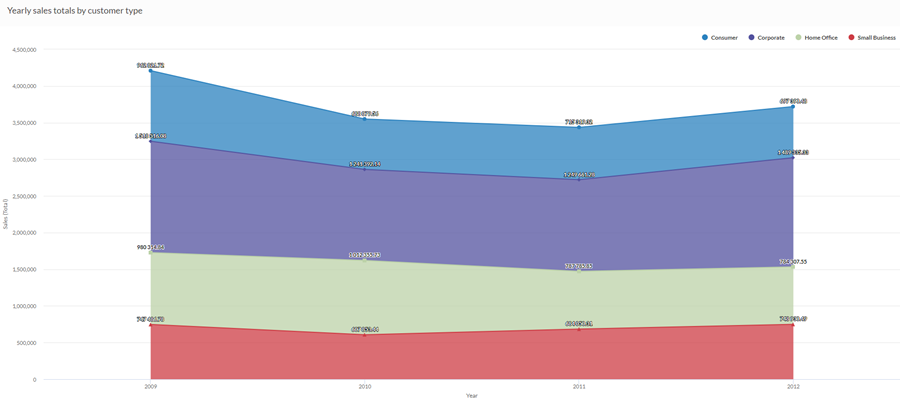

Graphique en aires empilées

En vous appuyant sur les données commerciales agrégées sur une période de 4 ans, vous devez communiquer la tendance proportionnelle par segment client des ventes globales dans la durée. Pour ce faire, vous créez une graphique en aires empilées qui présente la tendance des ventes sur la période :

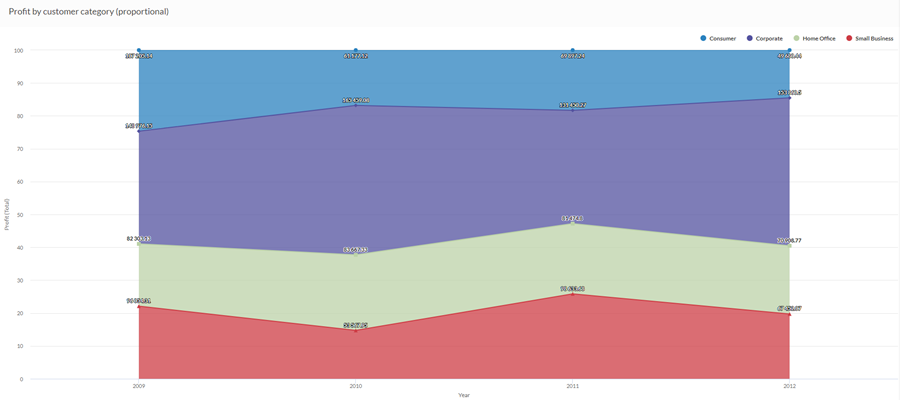

Graphique en aires empilées 100 %

En vous appuyant sur les données commerciales agrégées sur une période de 4 ans, vous devez expliquer de quelle manière les ventes dans les différents segments client ont changé au fil du temps. Pour ce faire, vous créez un graphique en aires empilées 100 % qui présente la manière dont chaque segment a évolué par rapport au total au fil du temps :

Paramètres de configuration de données

Depuis la page d’accueil de la plateforme (www.diligentoneplatform.com), sélectionnez l’application Résultats pour l’ouvrir.
Si vous êtes déjà dans Diligent One, vous pouvez utiliser le menu de navigation situé à gauche pour basculer vers l’application Résultats.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Paramètre	Types de données prises en charge	Description
X-Axis	character datetime numeric	The field to use as the basis for the chart's horizontal scale.
Axe Y	numeric	The aggregate value represented by the chart's vertical axis. You can select a count of the x-axis field or one of several aggregate values for a different numeric column in the table: average sum min max The position of data points on the vertical scale determines the height of each line. The height of a line is interpolated or gapped if a data point is missing. Astuce Vous pouvez contrôler les décimales et l'arrondi des données numériques en modifiant le format de ce champ. Dans le cas de l'option d'agrégation Moyenne, les options de mise en forme sont disponibles dans l'onglet Données du panneau Configurer la visualisation. Pour toutes les autres options d'agrégation, les options de mise en forme définies dans Vue de la table sont appliquées. Pour obtenir de l’aide à ce sujet, consultez la section Options de mise en forme des données.
Couleur par facultatif	character	Le champ est représenté par la troisième dimension de données au graphique. L'ajout d'une troisième dimension de données crée les catégories représentées par les aires empilées. Une aire empilée distincte est créée pour chaque valeur unique dans le champ.
Options de mise en forme	numérique	Sélectionnez une option dans ce champ pour appliquer la mise en forme telle que les décimaux et l'arrondi aux valeurs de l'axe Y dans le graphique. Pour obtenir de l’aide à ce sujet, consultez la section Options de mise en forme des données. Les options de mise en forme ne sont disponibles que pour l'option d'agrégation Moyenne. Pour toutes les autres options d'agrégation, les options de mise en forme définies dans Vue de la table sont appliquées.

Paramètres d'affichage du graphe

Depuis la page d’accueil de la plateforme (www.diligentoneplatform.com), sélectionnez l’application Résultats pour l’ouvrir.
Si vous êtes déjà dans Diligent One, vous pouvez utiliser le menu de navigation situé à gauche pour basculer vers l’application Résultats.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Paramètre	Description
Options
Show Legend	Show or hide the legend at the top of the chart.
Show Values	Show or hide the data point values.
Interpolate	Gérez les points de données manquants en reliant la courbe au moyen des points de données disponibles, mais ne tracez pas les points de données manquants sur l'axe X. Si cette option est désactivée, la courbe n'est pas reliée sur les points de données manquants.
Boost performance	Passe en mode performance lorsque les points de données sur le graphique dépassent 150 lors de l'application de compromis. Pour de plus amples informations, consultez la section Améliorer les performances des graphiques.
Chart Type	Le type de graphique en aires à utiliser : Standard Stacked 100% Stacked
X-Axis
Show Label	Show or hide the label for the x-axis.
Y-Axis
Show Label	Show or hide the label for the left y-axis.
Min	The minimum value to use for the left y-axis. By default, the chart uses the lowest value of the left y-axis data to determine the minimum.
Max	The maximum value to use for the left y-axis. By default, the chart uses the highest value of the left y-axis data to determine the minimum.
Other settings
Colors	The colors assigned to each series in theColor bydimension.
