Bellendiagram

Bellendiagrammen communiceren de ruwe telling, frequentie of verhouding van een variabele. De grootte van de bellen weerspiegelt de hoeveelheid, de kleur van de bellen weerspiegelt de categorie, en zowel de x- als y-as tonen onafhankelijke waarden.

Wanneer gebruikt u het?

Gebruik bellendiagrammen wanneer u werkt met drie gegevensreeksen die elk een set waarden bevatten. U kunt een optionele vierde variabele toevoegen voor categorisatie. De grootte van de bubbel is effectief voor het benadrukken van specifieke waarden en vergelijkingen tussen categorieën.

Bij het maken van bellendiagrammen is het essentieel om duidelijke en goed leesbare labels te gebruiken. Deze labels zijn cruciaal voor een juiste interpretatie van de visualisatie.

Voorbeelden

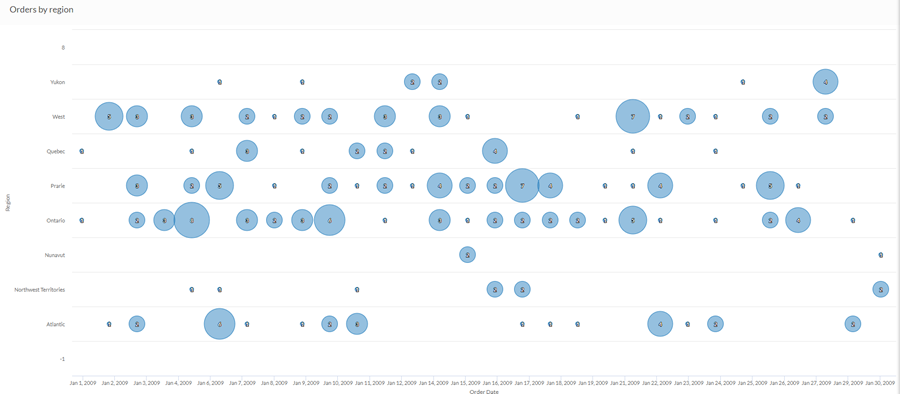

Driedimensionaal bellendiagram

U wilt aan de hand van verkoopgegevens van een enkele maand het aandeel van de orders uit elke regio gedurende die periode identificeren. Gebruikmakend van een eenvoudige bubbelgrafiek zet u het aantal bestellingen per regio over de maand uit:

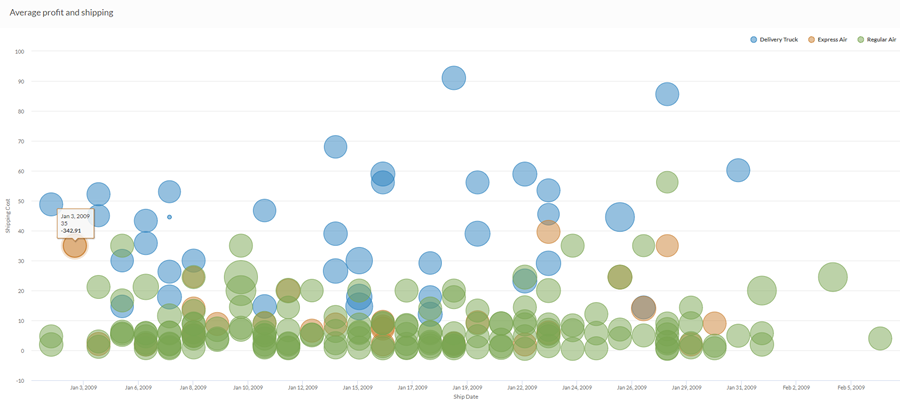

Vierdimensionale bellendiagram

U wilt aan de hand van verkoopgegevens van een enkele maand eventuele verbanden tussen verzending en winst identificeren. U gebruikt een complexe bellendiagram om de gemiddelde winst weer te geven in relatie tot verzendkosten en verzendmethode gedurende de maand:

Instellingen voor gegevensconfiguratie

Selecteer vanaf de startpagina van Launchpad (www.diligentoneplatform.com) de Resultaten-app om deze te openen.
Als u zich reeds in Diligent One bevindt, kunt u het navigatiemenu aan de linkerkant gebruiken om naar de Resultaten-app te switchen.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Instelling	Ondersteunde gegevenstypen	Beschrijving
X-Axis	character datetime numeric	The field to use as the basis for the chart's horizontal scale.
Y-as	character numeric datetime	The field to use as the basis for the chart's vertical scale.
Grootte van de bel	numeric	The numeric field to use to determine the size of individual data points. An increase in size indicates an increase in quantity or value. You can select a count of the x-axis field or one of several aggregate values for a different numeric column in the table: average sum min max Tip U kunt decimalen en afronding voor numerieke gegevens beheren door de opmaak van dit veld te wijzigen. Voor de aggregatieoptie Gemiddelde zijn Opmaakopties beschikbaar op het tabblad Gegevens van het deelvenster Visualisatie configureren. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast. Zie Opties voor gegevensindeling voor hulp bij het uitvoeren van dit proces.
Kleur per optioneel	character	The field represented by the fourth data dimension to the chart. Adding a fourth data dimension identifies the data points by category. You can think of the Color by field as a break field.
Opmaakopties	numeriek	Selecteer een optie in dit veld om opmaak zoals decimalen en afronding toe te passen op de Y-aswaarden in de grafiek. Zie Opties voor gegevensindeling voor hulp bij het uitvoeren van dit proces. Opmaakopties zijn alleen beschikbaar voor de aggregatieoptie Gemiddelde. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast.

Instellingen voor diagramweergave

Selecteer vanaf de startpagina van Launchpad (www.diligentoneplatform.com) de Resultaten-app om deze te openen.
Als u zich reeds in Diligent One bevindt, kunt u het navigatiemenu aan de linkerkant gebruiken om naar de Resultaten-app te switchen.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Instelling	Beschrijving
Opties
Show Legend	Show or hide the legend at the top of the chart.
Show Values	Show or hide the data point values.
Boost performance	Schakelt naar de prestatiemodus wanneer gegevenspunten op het diagram groter worden dan 150 door enkele wisselwerkingen toe te passen. Zie Verbeter de prestaties van grafieken voor meer informatie.
X-Axis
Show Label	Show or hide the label for the x-axis.
Y-Axis
Show Label	Show or hide the label for the left y-axis.
Other settings
Bubble scale	Geeft het formaat van de bellen op met de opties 1 t/m 3, waarbij 1 de kleinste is en 3 de grootste. De standaardinstelling is 1.
Colors	The colors assigned to each series in theColor bydimension.
