Lijndiagram

In lijndiagrammen worden geleidelijke trends of veranderingen weergegeven door een reeks gegevenspunten die verbonden zijn door middel van rechtlijnige segmenten. U kunt een enkel gegevensveld op basis van verschillende categorieën als meerdere regels weergeven met behulp van de optie 'Kleur per veld'.

Wanneer gebruikt u het?

Gebruik lijndiagrammen om veranderingen te volgen gedurende korte of lange perioden. Ook bieden ze ondersteuning bij voorspellende gegevensanalyse. Indien er binnen de reeks sprake is van kleine, frequente veranderingen, dan zijn lijndiagrammen effectiever dan staafdiagrammen om de geleidelijke verandering weer te geven.

Lijndiagrammen zijn ook nuttig bij het vergelijken van veranderingen voor meerdere groepen of categorieën tijdens dezelfde periode.

Tip

Zet op de x-as van uw lijndiagram onafhankelijke variabelen, zoals tijd of datums, en gebruik voor de y-as afhankelijke numerieke variabelen.

Voorbeelden

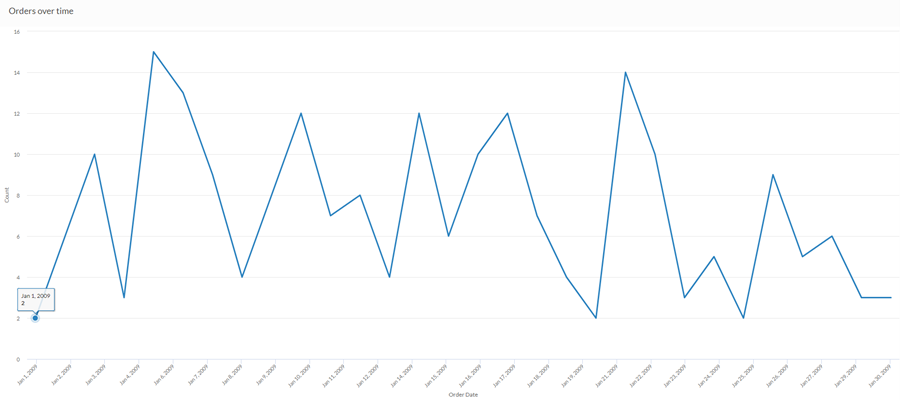

Eenvoudig lijndiagram

U wilt aan de hand van de verkoopgegevens van vorige maand de trend van geplaatste bestellingen in de loop van de tijd laten zien. Om dit te doen, gebruikt u een lijndiagram dat het aantal bestellingen weergeeft:

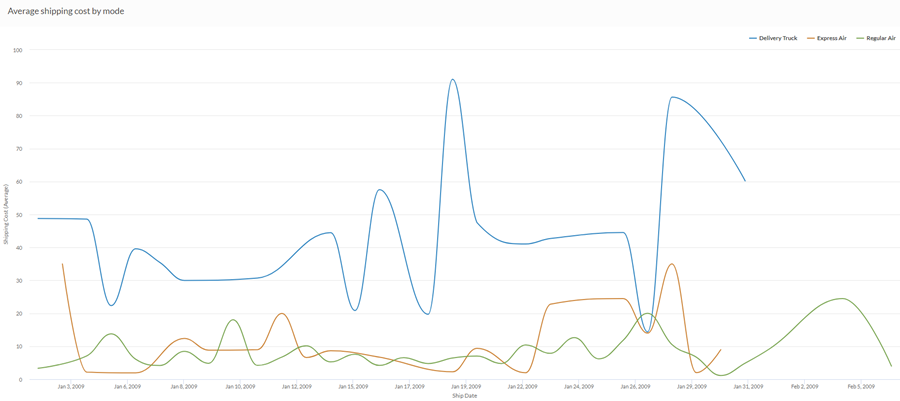

Gebogen lijngrafiek met meerdere reeksen

U wilt de trend van de gemiddelde verzendkosten per verzendmethode van uw bedrijf laten zien op basis van de verkoopgegevens van vorige maand. Om dit te doen, maakt u gebruik van een lijndiagram waarin elke reeks gegroepeerd wordt op basis van de verzendmethode:

Instellingen voor gegevensconfiguratie

Selecteer vanaf de startpagina van Launchpad (www.diligentoneplatform.com) de Resultaten-app om deze te openen.
Als u zich reeds in Diligent One bevindt, kunt u het navigatiemenu aan de linkerkant gebruiken om naar de Resultaten-app te switchen.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Instelling	Ondersteunde gegevenstypen	Beschrijving
X-Axis	character numeric datetime	The field to use as the basis for the chart's horizontal scale. Using a character field as the basis for the x-axis allows you to display a line chart that shows X number of comparisons for a given Y value aggregate. This is especially useful when combined with the Color by option, which allows you to display separate lines, differentiated by color, for each selected field. Character fields along the x-axis are sorted in alphabetical order by default.
Y-as	numeric	The aggregate value represented by the chart's vertical axis. You can select a count of the x-axis field or one of several aggregate values for a different numeric column in the table: average sum min max The position of data points on the vertical scale determines the height of each line. The height of a line is interpolated or gapped if a data point is missing. Tip U kunt decimalen en afronding voor numerieke gegevens beheren door de opmaak van dit veld te wijzigen. Voor de aggregatieoptie Gemiddelde zijn Opmaakopties beschikbaar op het tabblad Gegevens van het deelvenster Visualisatie configureren. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast. Zie Opties voor gegevensindeling voor hulp bij het uitvoeren van dit proces.
Kleur per (optionele instelling)	character	Het veld wordt vertegenwoordigd door de derde gegevensdimensie voor de grafiek. Als u een derde gegevensdimensie toevoegt, worden de categorieën gemaakt en vertegenwoordigd door lijnen. Een afzonderlijke lijn wordt gemaakt voor elke unieke waarde in het veld.
Opmaakopties	numeriek	Selecteer een optie in dit veld om opmaak zoals decimalen en afronding toe te passen op de Y-aswaarden in de grafiek. Zie Opties voor gegevensindeling voor hulp bij het uitvoeren van dit proces. Opmaakopties zijn alleen beschikbaar voor de aggregatieoptie Gemiddelde. Voor alle andere aggregatieopties worden opmaakopties ingesteld in de Tabelweergave toegepast.

Instellingen voor diagramweergave

Selecteer vanaf de startpagina van Launchpad (www.diligentoneplatform.com) de Resultaten-app om deze te openen.
Als u zich reeds in Diligent One bevindt, kunt u het navigatiemenu aan de linkerkant gebruiken om naar de Resultaten-app te switchen.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Instelling	Beschrijving
Opties
Show Legend	Show or hide the legend at the top of the chart.
Show Values	Show or hide the data point values.
Round Edges	Smooths out the transitions between data points to create a curved line chart.
Interpolate	Verwerk ontbrekende gegevenspunten door de lijn te verbinden met behulp van de beschikbare gegevenspunten, maar breng het ontbrekende gegevenspunt niet in kaart op de x-as. Indien uitgeschakeld, wordt de lijn niet verbonden in ontbrekende gegevenspunten.
Boost performance	Schakelt naar de prestatiemodus wanneer gegevenspunten op het diagram groter worden dan 150 door enkele wisselwerkingen toe te passen. Zie Verbeter de prestaties van grafieken voor meer informatie.
X-Axis
Show Label	Show or hide the label for the x-axis.
Y-Axis
Show Label	Show or hide the label for the left y-axis.
Min	The minimum value to use for the left y-axis. By default, the chart uses the lowest value of the left y-axis data to determine the minimum.
Max	The maximum value to use for the left y-axis. By default, the chart uses the highest value of the left y-axis data to determine the minimum.
Other settings
Colors	The colors assigned to each series in theColor bydimension.
