Grafici con mappe ad albero

Le mappe ad albero visualizzano dati gerarchici, strutturati ad albero, come un insieme di rettangoli nidificati. A ogni gruppo viene assegnato un rettangolo, che viene poi affiancato a rettangoli più piccoli che rappresentano i sottogruppi. Dimensioni e colori vengono utilizzati per mostrare dimensioni numeriche separate dei dati.

Quando utilizzarli

Utilizzare le mappe ad albero quando si lavora con grandi quantità di dati strutturati gerarchicamente. Quando colore e dimensioni sono correlati, le mappe ad albero possono aiutare a identificare schemi che altrimenti sarebbero difficili da vedere.

Le mappe ad albero sono anche efficaci per visualizzare in modo leggibile grandi volumi di informazioni in un'unica schermata. Gli utenti possono quindi effettuare il drilling di una categoria specifica per esplorare ulteriormente.

Nota

Le mappe ad albero supportano fino a due livelli di raggruppamento in questo momento.

Esempi

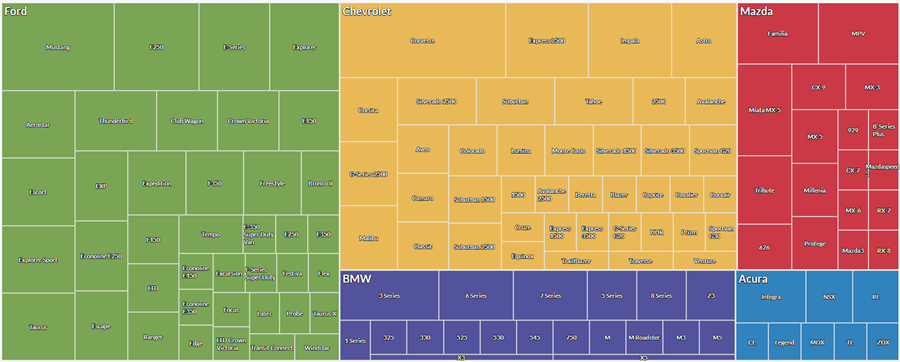

Marche e modelli di auto

È disponibile una tabella che contiene un inventario di auto. Si desidera visualizzare il conteggio dei modelli di auto all'interno di ogni marca per ottenere una panoramica dell'inventario.

Per visualizzare questi dati, si utilizza una mappa ad albero e:

si raggruppano i dati per marca e poi per modello
si imposta Dimensione per sul conteggio dei veicoli

In base ai risultati, si può vedere come l'inventario è distribuito tra marche e modelli:

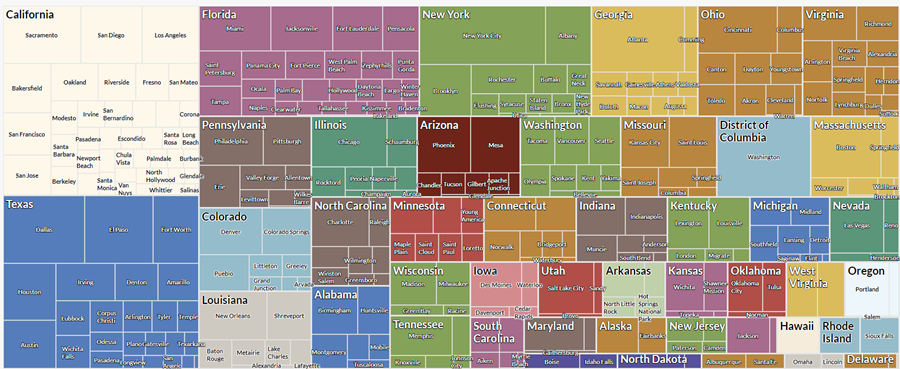

Totale delle transazioni per stato e città

È disponibile una tabella che contiene transazioni in più stati e città negli Stati Uniti. Nell'ambito della propria analisi, si desidera visualizzare l'importo totale delle transazioni per stato e per città all'interno di ogni stato.

Per visualizzare questi dati, si utilizza una mappa ad albero e:

si raggruppano i dati per stato e poi per città
si imposta Dimensione per sulla somma delle transazioni

In base ai risultati, è possibile iniziare a osservare un modello per l'importo aggregato delle transazioni all'interno di questi gruppi:

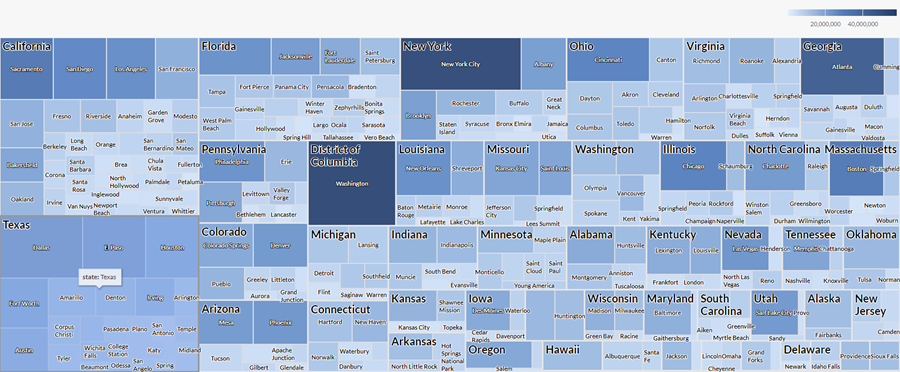

Conteggio delle transazioni e totali per stato e città

È disponibile una tabella che contiene transazioni in più stati e città negli Stati Uniti. Nell'ambito della propria analisi, si desidera visualizzare il conteggio delle transazioni e l'importo totale della transazione per stato e per città all'interno di ogni stato.

Per visualizzare questi dati, si utilizza una mappa ad albero. Si raggruppano i dati per stato e poi per città. Si utilizzano anche le seguenti impostazioni aggiuntive:

Dimensione perConteggio di
Colore persomma delle transazioni

In base ai risultati, si può determinare come sono distribuite le transazioni tra diverse combinazioni di città e stati e iniziare a osservare un modello per l'importo complessivo delle transazioni all'interno di questi gruppi:

Impostazioni di configurazione dei dati

From the Platform home page (www.diligentoneplatform.com), select the Results app to open it.
If you are already in Diligent One, you can use the left-hand navigation menu to switch to the Results app.
Navigate to the appropriate table.
On theConfigurepanel, clickDataand configure the following settings:

Impostazione	Tipi di dati supportati	Descrizione
Group	character numeric datetime	The fields to use as categories. The second group you select is nested within the first group. Groups are displayed as rectangles. You can select a maximum of two groups.
Size by	numeric	The aggregate value that determines the size of each group. You can select a count of records or one of several aggregate values for a numeric column in the table: average sum min max Tip You can control decimals and rounding on numeric data by changing format of this field. For the Average aggregate option, Format options is available in the Data tab of the Configure Visualization panel. For all other aggregate options, format options set in Table View is applied. For help doing this, see Opzioni di formattazione dei dati.
Color by optional	numeric	The aggregate value that determines the color intensity, or scale, of each group. You can select a count of records or one of several aggregate values for a numeric column in the table: average sum min max Tip You can control decimals and rounding on numeric data by changing format of this field. For the Average aggregate option, Format options is available in the Data tab of the Configure Visualization panel. For all other aggregate options, format options set in Table View is applied. For help doing this, see Opzioni di formattazione dei dati.
Format options	numeric	Select an option in this field to apply formatting such as decimals and rounding to the Y-axis values in the chart. For help doing this, see Opzioni di formattazione dei dati. Format options is available only for the Average aggregate option. For all other aggregate options, format options set in Table View is applied.

Impostazioni di visualizzazione del grafico

From the Platform home page (www.diligentoneplatform.com), select the Results app to open it.
If you are already in Diligent One, you can use the left-hand navigation menu to switch to the Results app.
Navigate to the appropriate table.
On theConfigurepanel, clickDisplayand configure the following settings:

Impostazione	Descrizione
Opzioni
Show Legend	Show or hide the legend at the top of the chart.
Boost performance	Switches into performance mode when data points on the chart go beyond 150 by applying some trade-offs. For more information, see Aumentare la prestazione dei grafici.
Group Labels
Show First Group	Include labels for values in the first group.
Show Second Group	Include labels for values in the second group.
Other settings
Colors	The colors assigned to: each top level group if no Color by selection is made the range of colors if a Color by selection is made Select the starting, middle, and ending values for the range. You can specify a color and numeric boundary for each place on the scale. Use Stepped Colors to display discrete buckets for the Color by field rather than a constant scale. You can specify between 2 and 20 steps.
